JEDEC Standard ESD Safe Matrix Trays untuk Penanganan IC Otomatis

Nama merek:	Hiner-pack
Nomor Model:	HN24145
Moq:	1000
harga:	$1.5~$6(Prices Are Determined According To Different Incoterms And Quantities）
Ketentuan Pembayaran:	100% Prepayment
Kemampuan Penyediaan:	2000PCS/Day

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

ISO 9001 ROHS SGS

Logo Kustom:

Tersedia

Bahan:

ABS, PC, MPPO, APD, PES, PEI, dll.

Resistensi permukaan:

1.0x10E4~1.0x10E11Ω

Warna:

Hitam, merah, kuning, hijau, putih, dll.

Dimensi rongga:

Disesuaikan

Dapat ditumpuk:

Incoterms:

Exw, fob, cif, ddu, ddp

Kustomisasi:

Tersedia

Packaging Details:

70~100pcs/carton(According To The Customer Demand）

Supply Ability:

2000PCS/Day

Menyoroti:

JEDEC Standard ESD Safe Trays

Tray Penanganan IC Otomatis

Custom Jedec Matrix Trays

Deskripsi Produk

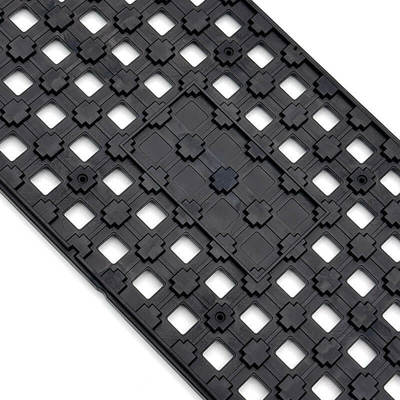

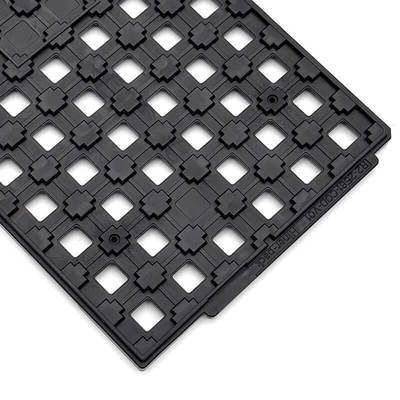

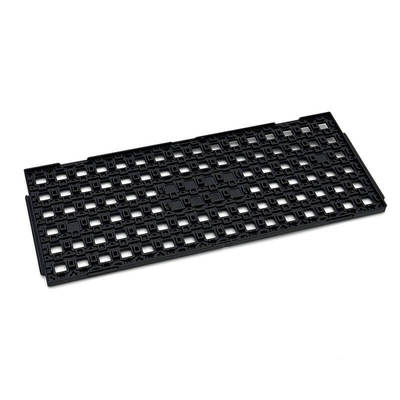

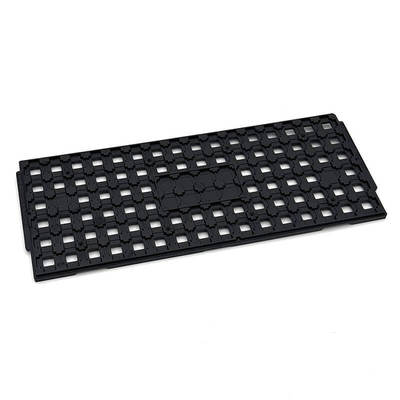

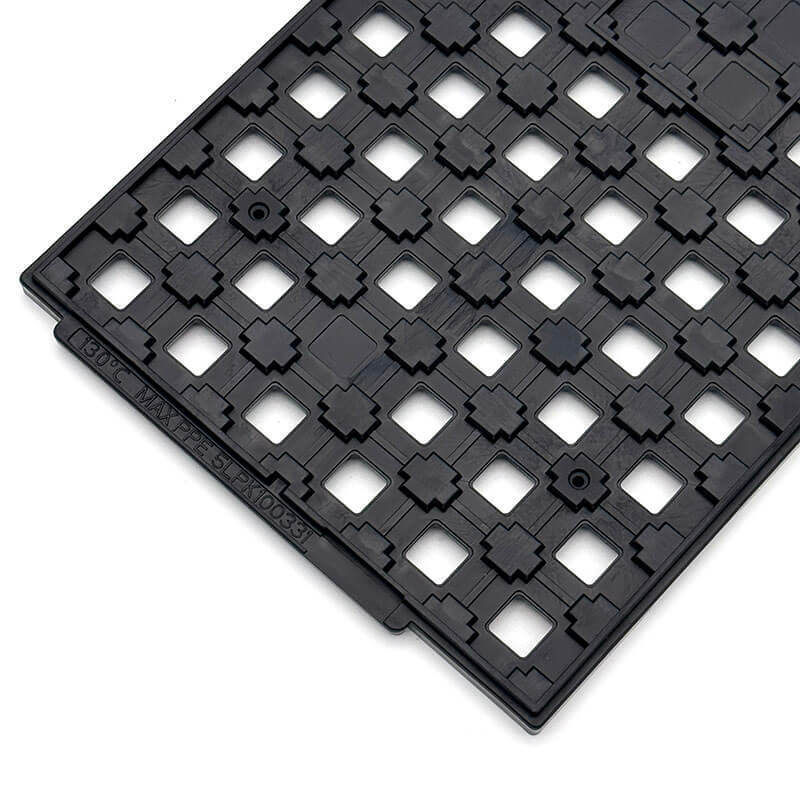

JEDEC Standard ESD Safe Matrix Trays untuk Penanganan IC Otomatis

Tray matriks standar JEDEC merupakan patokan penting dalam industri mikroelektronika, menetapkan spesifikasi untuk penanganan, transportasi, dan penyimpanan Sirkuit Terpadu (IC) yang aman,modul, dan komponen sensitif. pembawa standar ini umumnya disebut sebagai "matrix" nampan karena pengaturan yang tepat dari komponen terletak di kantong posisi tetap,didefinisikan oleh baris dan kolomFitur yang menentukan semua baki standar JEDEC adalah dimensi kontur yang seragam secara global sebesar 12,7 x 5,35 inci (322,6 x 136 mm).Konsistensi dimensi yang tidak goyah ini membuat mereka bahasa universal untuk operasi peralatan otomatis di seluruh dunia.

Fitur:

Tray JEDEC menggabungkan banyak fitur rekayasa yang dioptimalkan untuk otomatisasi volume tinggi dan keamanan komponen.akses instan ke peralatan global dan aksesori dijamin, yang secara signifikan mengurangi risiko desain peralatan, mempercepat waktu pengembangan, dan menurunkan biaya keseluruhan.Daerah tengah nampan memiliki sel datar yang secara khusus dikonfigurasi untuk penanganan otomatis melalui alat pengambilan vakum, memastikan transfer komponen yang dapat diandalkan. Untuk penyelarasan mekanis, fitur yang berbeda yang terukir di satu sisi (fitur yang terukir),yang memungkinkan penggunaan pin pengidentifikasi untuk memperbaiki orientasi yang benar secara mekanis selama penggunaanBantuan visual yang penting adalah chamfer 45 derajat yang terletak di satu sudut, yang memberikan indikator visual yang tidak ambigu untuk orientasi Pin 1 dari komponen dalam matriks.

Parameter teknis:

Merek	Kemasan hidung
Model	HN24145
Bahan	PPE
Jenis Paket	Komponen IC
Warna	Hitam
Resistensi	1.0x10e4-1.0x10e11Ω
Ukuran Garis Bentuk	322.6x135.9x7.62mm
Ukuran rongga	13132.11mm
Matriks QTY	6*16=96PCS
Permukaan rata	Max 0,76 mm
Layanan	Terima OEM, ODM
Sertifikat	RoHS, IOS

Aplikasi:

1Tes dan perakitan otomatis: Penggunaan yang paling intensif adalah dalam proses uji dan perakitan otomatis.BGA) dan perangkat tanpa timah (LGA), QFN), disajikan pada mesin pick-and-place dalam format matriks yang akurat dan dapat dibaca mesin.

2Transportasi Global dan Penyimpanan Aman: Bagian yang dimuat ke dalam baki JEDEC yang ditumpuk menawarkan solusi yang mudah, efisien, dan sangat melindungi untuk penyimpanan dan logistik global.Fitur menumpuk secara inheren memungkinkan setiap nampan berturut-turut untuk bertindak sebagai penutup pelindung untuk yang di bawahnya.

3. Kompatibilitas Proses: Tray berfungsi sebagai pembawa komponen melalui berbagai langkah manufaktur yang dapat mencakup proses suhu tinggi seperti panggang (tergantung pada bahan,seperti baki suhu menengah hingga 140°C) atau proses pembersihan.

4Kompatibilitas komponen: Selain IC tradisional (seperti QFP, BGA, TSOP, PGA dll), baki JEDEC juga digunakan untuk komponen elektronik non-tradisional termasuk konektor, PCB, MEMS, lensa,Bagian jam tangan, dan bahkan batu sintetis, memanfaatkan peralatan otomatisasi standar.

Pengaturan:

Sebuah jenius desain kunci dari standar JEDEC adalah bahwa sementara ukuran eksternal dan fitur didefinisikan secara ketat, kantong komponen interior sengaja dibiarkan tidak didefinisikan dan tidak dibatasi.Kebebasan ini adalah mesin untuk daya adaptasi yang luar biasa dari nampanDan Hiner-pack menawarkan bahan yang disesuaikan untuk memenuhi perlindungan ESD tertentu, kompatibilitas suhu, kompatibilitas kimia, atau persyaratan kekuatan mekanik.
