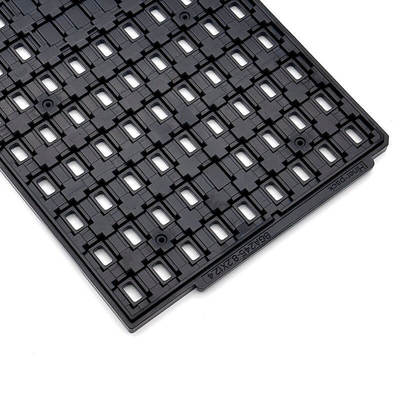

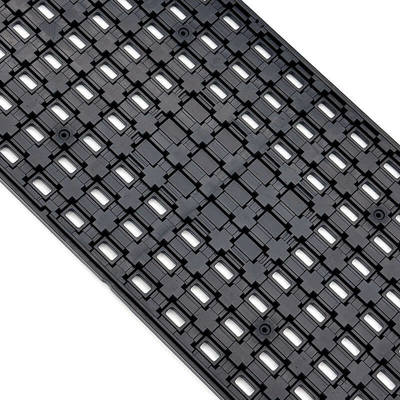

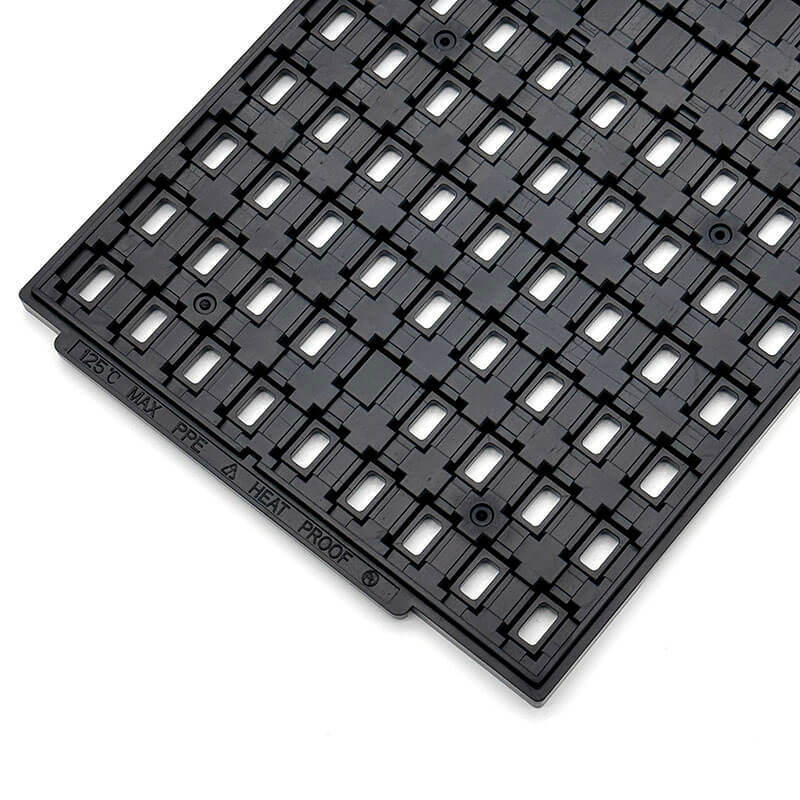

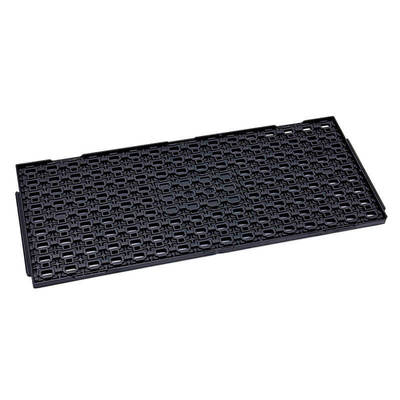

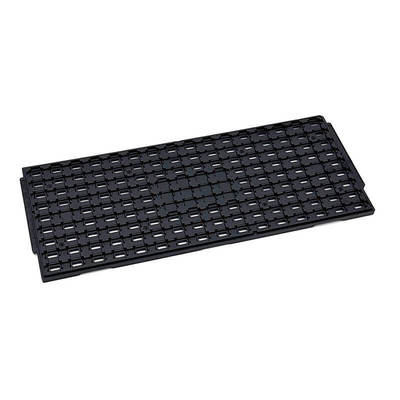

Universal Global Standard ESD IC Component Matrix Trays Memenuhi Standar JEDEC

Universal Global Standard ESD IC Component Matrix Trays Memenuhi Standar JEDEC

JEDEC IC tray matriks mewujudkan bahasa umum otomatisasi,satu set spesifikasi ketat yang ditetapkan oleh industri mikroelektronik untuk mengatur aliran sirkuit terintegrasi yang aman dan otomatisPrinsip dasar dari baki ini adalah standarisasi: semua diproduksi dengan kontur yang identik 12,7 x 5,35 inci (322,6 x 136mm).Persamaan dimensi ini memastikan bahwa peralatan yang dibangun di mana saja di dunia dapat langsung mengenali dan berinteraksi dengan setiap JEDEC nampanStruktur "matriks", yang terdiri dari baris dan kolom kantong komponen, mendefinisikan koordinat spasial yang tepat (pitch) untuk pengambilan otomatis,mengubah koleksi bagian menjadi set data yang dapat dibaca mesinDibangun dari senyawa cetakan yang kuat, seringkali polimer yang aman ESD menggunakan karbon untuk konduktivitas (menghasilkan warna hitam default),Tray JEDEC dirancang untuk kuat dan dimensi stabilStabilitas ini sangat penting tidak hanya untuk perlindungan mekanik tetapi juga untuk menjaga keselarasan presisi baik di bawah tekanan penanganan dan kondisi termal tertentu,kebutuhan untuk otomatisasi kecepatan tinggi yang dapat diandalkan.

Fitur & Manfaat:

Fitur desain cerdas dari baki JEDEC diterjemahkan langsung ke dalam efisiensi manufaktur yang nyata dan kenyamanan.

1. Bentuk Standar (Akses Segera): Keuntungan yang paling signifikan adalah status Standar Industri, yang memberikan produsen akses instan ke ekosistem peralatan global,aksesorisIni sangat menyederhanakan manajemen rantai pasokan dan integrasi proses.

2Perataan Visual dan Mekanis: Fitur utama memastikan keandalan proses.mengurangi risiko salah orientasi komponen selama pemuatan manual atau otomatis. Fitur scalloped memungkinkan untuk kunci mekanik / fiksasi, memastikan posisi nampan terkunci ke peralatan feeder untuk operasi pick-and-place yang akurat.

3Opsi Profil Serbaguna: Produsen dapat memilih ketebalan baki yang tepat: Varian Low Profile (0,25-inci) adalah kuda kerja, mengakomodasi paket umum seperti SOIC dan TQFP,mengoptimalkan kepadatan penyimpanan vertikalOpsi Profil Tinggi (0,40 inci) tersedia untuk komponen yang lebih besar atau lebih tinggi seperti modul, perakitan, dan paket CERQUAD, memastikan kelonggaran dan perlindungan yang tepat untuk komponen tinggi.

4. Peningkatan Stackability: Tray menggabungkan fitur interlocking yang kuat yang memastikan stabilitas tumpukan, penting untuk penyimpanan dan transportasi yang aman, bahkan ketika ditumpuk beberapa tray tinggi.Pengaturan tumpukan dirancang sehingga baki kosong berfungsi sebagai penutup pelindung untuk komponen di baki terisi atas.

Parameter teknis:

Aplikasi:

Pengaturan:

Fleksibilitas untuk mendesain matriks internal sambil kaku menempel pada amplop JEDEC eksternal adalah fitur yang paling kuat.
Perlindungan Spesifik Paket: Desain khusus mengatasi kerentanan unik dari berbagai jenis komponen.
Kompatibilitas Bahan dan Suhu: Penyesuaian seringkali berkisar pada pemilihan bahan untuk mencapai kompatibilitas suhu tertentu dan ketahanan kimia.
Warna dan Kapasitas: Sementara warna hitam adalah standar untuk konduktivitas ESD, warna khusus dapat digunakan untuk pemisahan proses visual.Kapasitas internal dioptimalkan melalui desain kustom berdasarkan geometri komponen dan fitur tray khusus yang diperlukan, memastikan kompatibilitas universal dengan feeders JEDEC.
