Baki Matriks JEDEC yang Dapat Digunakan Kembali untuk Perangkat Semikonduktor

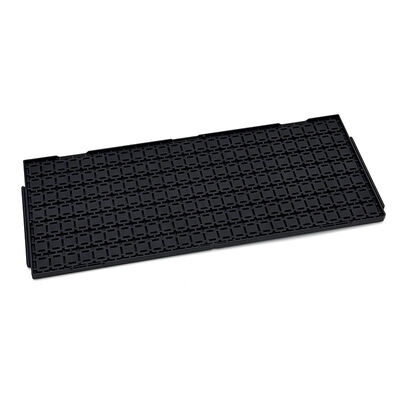

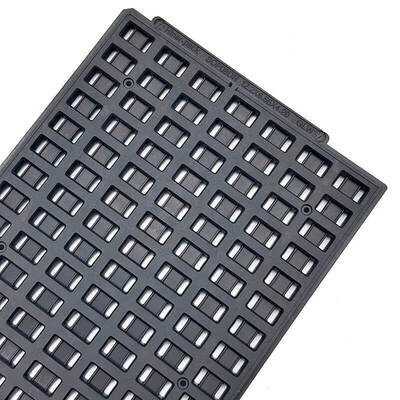

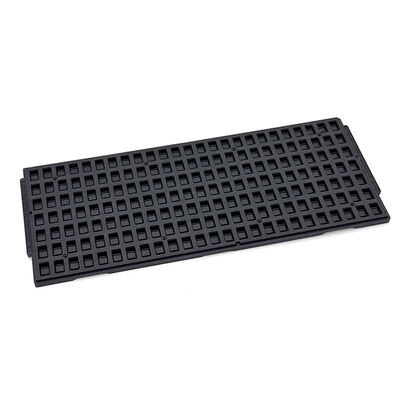

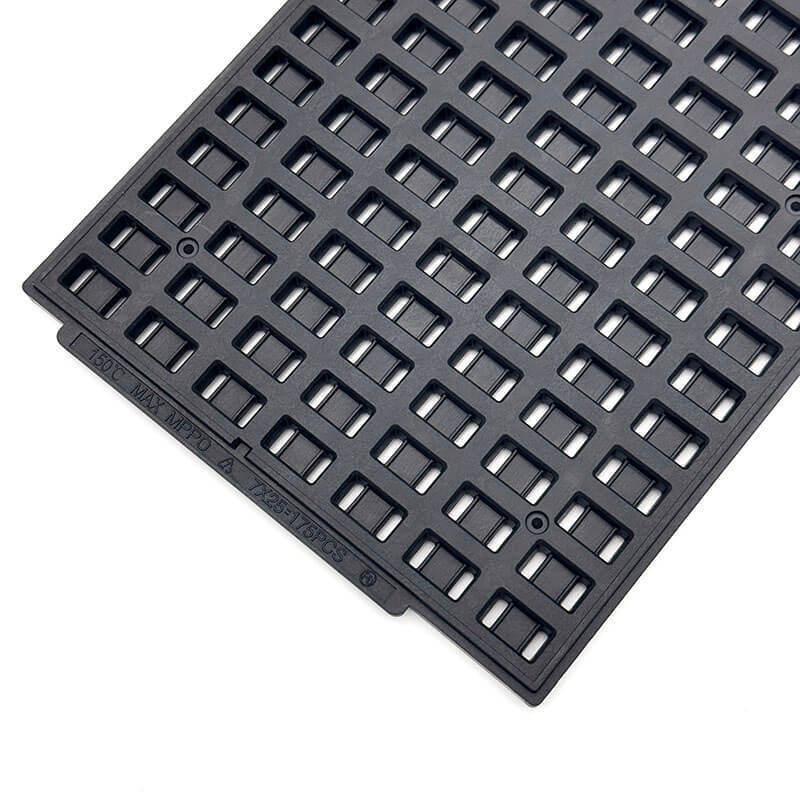

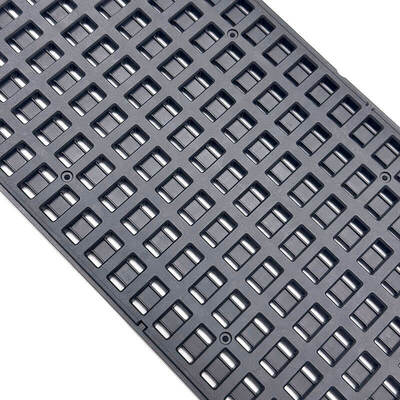

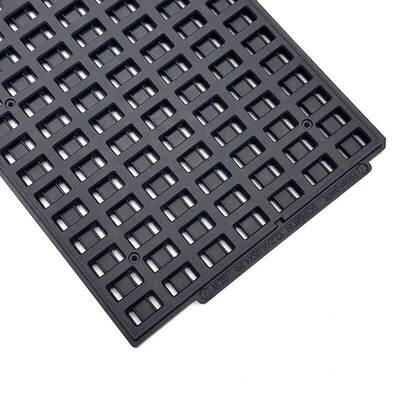

Baki Matriks JEDEC yang Dapat Digunakan Kembali untuk Perangkat Semikonduktor

Nama merek: Hiner-pack
Nomor Model: HN24193
Moq: 500 buah
harga: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Ketentuan Pembayaran: 100% Pembayaran di muka
Kemampuan Penyediaan: 2000 buah/hari
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
RoHS、ISO
Matriks:
7×25=175 BUAH
Resistensi kelembaban:
Hingga 90%
Ukuran Rongga:
12,2×6,55×4,20 mm
Kapasitas berat:
Bervariasi, Biasanya Hingga 500 Gram Per Rongga
Resistensi UV:
Ya
halaman melengkung:
Kurang dari 0,76mm
Dapat digunakan kembali:
Dapat digunakan kembali
Aplikasi:
Penanganan, Penyimpanan, dan Pengiriman IC
Kemasan rincian:
70 ~ 100pcs/karton (Sesuai dengan permintaan pelanggan)
Menyediakan kemampuan:
2000 buah/hari
Menyoroti:

Baki pengiriman IC JEDEC kustom

,

Baki matriks JEDEC yang dapat dipanggang

,

Baki IC yang sesuai dengan kebersihan

Deskripsi Produk
Detail Produk

Baki matriks JEDEC yang dapat digunakan kembali menawarkan solusi hemat biaya dan andal untuk melindungi perangkat semikonduktor selama penanganan dan pengangkutan. Tata letak saku presisinya memastikan penyelarasan yang tepat dan meminimalkan pergerakan perangkat selama proses otomatis atau manual.

Dirancang untuk memenuhi standar JEDEC, baki ini mendukung berbagai jenis paket IC.

Fitur/Manfaat Utama
  • Kekuatan mekanik tinggi untuk masa pakai yang lama
  • Jarak saku yang akurat untuk peralatan otomatis
  • Dimensi rongga yang presisi: 12.2×6.55×4.20 mm
  • Sifat anti-statis dan pelindung ESD
  • Penumpukan yang stabil untuk efisiensi gudang
  • Pilihan bahan yang kompatibel dengan ruang bersih
Spesifikasi
Merek Hiner-pack
Model  HN24193
Material  MPPO
Tipe Paket Karton
Warna Hitam
Resistansi 1.0×10⁴ - 1.0×10¹¹ Ω
Ukuran Garis Garis 322.6×135.9×7.62  mm
Ukuran Rongga 12.2×6.55×4.20 mm
Kuantitas Matriks 7×25=175 PCS
Warpage MAX 0.76mm
Layanan Terima OEM, ODM
Lingkungan Operasi Kompatibel dengan ruang bersih
Aplikasi
Baki ini sangat ideal untuk manufaktur elektronik, jalur perakitan, lingkungan ruang bersih, dan sistem penanganan otomatis. Keserbagunaannya meluas ke tampilan baki akrilik dan aplikasi manajemen inventaris.
  • Manufaktur elektronik dan jalur perakitan
  • Pengujian dan inspeksi IC
  • Penanganan pasca-perakitan dan penyortiran wafer
  • Logistik dan distribusi semikonduktor
Pengemasan & Pengiriman/ Layanan
Baki Matriks JEDEC dikemas dalam bahan anti-statis yang tahan lama dengan sisipan penumpukan dan bantalan yang aman. Solusi pengemasan khusus tersedia berdasarkan permintaan. Semua pengiriman dilacak dan ditangani oleh operator tepercaya untuk pengiriman ke seluruh dunia yang andal.
Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan teknologi tinggi yang mengintegrasikan Desain, R&D, Manufaktur, Penjualan pengemasan dan pengujian IC, serta proses fabrikasi wafer semikonduktor dalam penanganan, pengangkutan, dan pengangkutan otomatis untuk menyediakan layanan turnkey kepada pelanggan.

Mengapa Memilih Kami:

  • Produsen langsung pabrik baki JEDEC & IC
  • Desain yang sesuai dengan JEDEC, kompatibel dengan otomatisasi
  • Kustomisasi OEM & ODM didukung
  • Kualitas yang konsisten dan pasokan yang stabil
  • Dipercaya oleh pelanggan semikonduktor global
