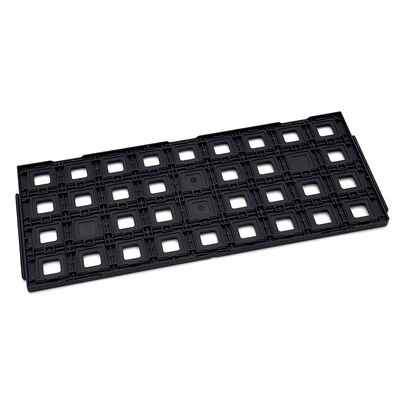

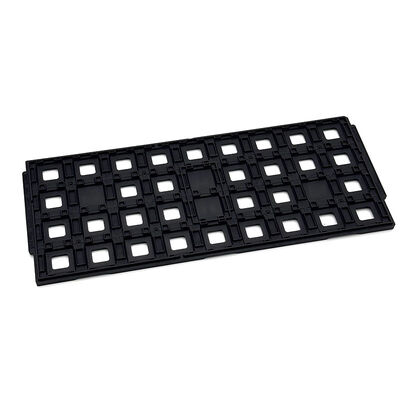

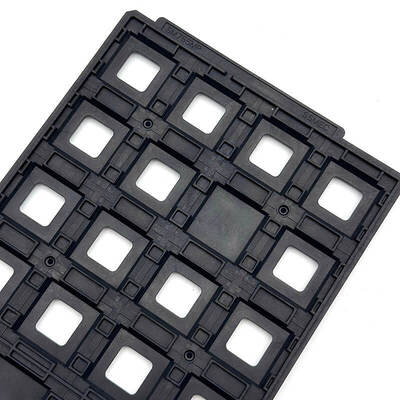

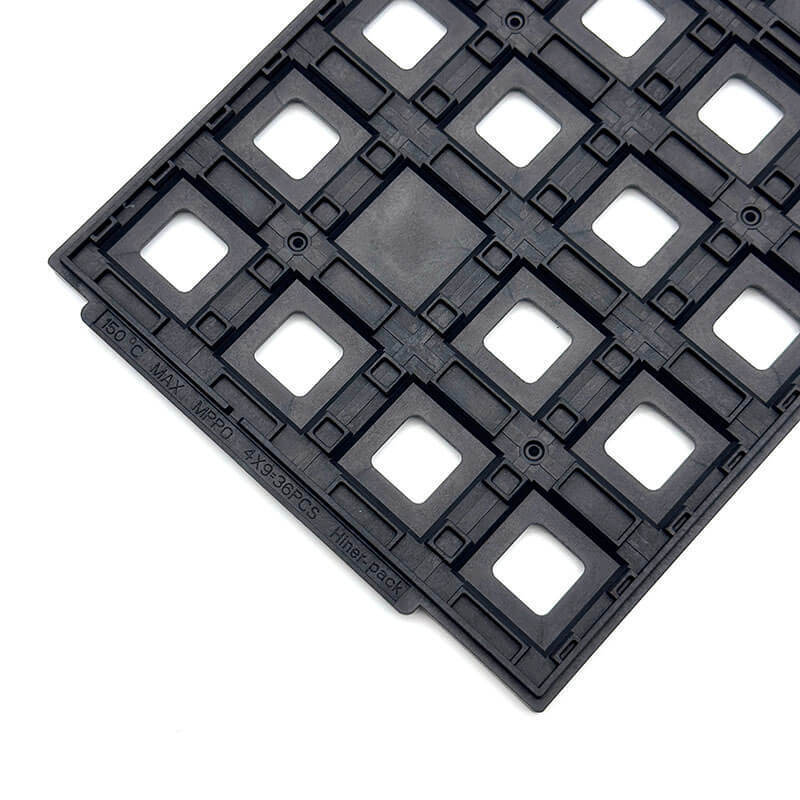

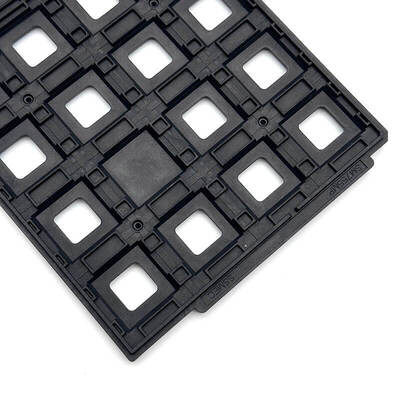

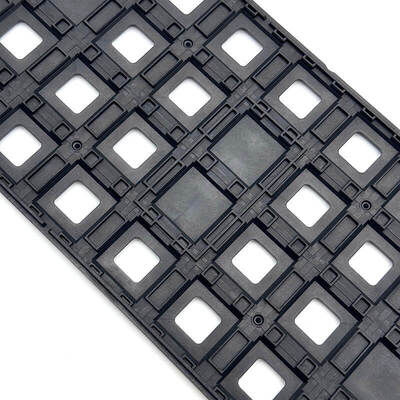

Tray IC JEDEC tahan lama untuk kemasan semikonduktor bebas debu

Tray IC JEDEC tahan lama untuk kemasan semikonduktor bebas debu

Nama merek: Hiner-pack
Nomor Model: HN25006
Moq: 500
Harga: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 2000 buah/hari
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ROHS, ISO
Berat Baki:
Bervariasi, Biasanya Hingga 500 Gram Per Rongga
Warna:
Hitam
Jaminan Kualitas:
Jaminan pengiriman, kualitas terpercaya
Ukuran Rongga:
16×9,5×4,72mm
Incoterms:
Exw, fob, cif, ddu, ddp
Jenis cetakan:
Injeksi
Dapat digunakan kembali:
Ya
Bentuk Baki:
Persegi panjang
Kelas Bersih:
Pembersihan umum dan ultrasonik
Tipe IC:
BGA,QFP,QFN,LGA,PGA
Tingkat pengepakan:
Paket Transportasi
Kebosanan:
Kurang dari 0,76mm
Kapasitas:
4x9 = 36 buah
Kemasan rincian:
karton, palet
Menyediakan kemampuan:
2000 buah/hari
Menyoroti:

Baki IC JEDEC bebas debu

,

Baki kemasan semikonduktor yang tahan lama

,

penyimpanan IC yang sesuai dengan JEDEC

Deskripsi Produk
Baki IC JEDEC yang Tahan Lama untuk Kemasan Semikonduktor Bebas Debu
Lindungi komponen semikonduktor yang halus dari debu dan kerusakan selama pengoperasian pengemasan. Minimalkan risiko kontaminasi secara efektif. Dibangun dengan struktur tahan lama untuk memenuhi standar JEDEC untuk penggunaan industri yang andal. Mencari solusi baki tepercaya untuk pengemasan semikonduktor yang aman?

Menyesuaikan jalur pengemasan otomatis dan lingkungan ruang bersih dengan sempurna. Lakukan dengan mantap dalam prosedur penanganan dan pengemasan komponen. Beradaptasi dengan beragam proses pengemasan semikonduktor dengan lancar.

Aktifkan penyimpanan komponen dan logistik yang aman. Mendukung desain khusus untuk memenuhi permintaan pengemasan tertentu. Memberikan solusi yang disesuaikan untuk kebutuhan manufaktur semikonduktor yang unik.
Fitur/Manfaat Utama
  • Menghasilkan konstruksi yang tahan lama.
  • Mengurangi kontaminasi debu.
  • Minimalkan debu.
  • Perlindungan komponen.
  • Kustomisasi yang fleksibel.
Spesifikasi
Merek Paket Hiner
Model HN25006
Bahan MPPO
Jenis Paket JEDEC
Warna Hitam
Perlawanan 1,0×10⁴ - 1,0×10¹¹ Ω
Ukuran Garis Garis Besar 322.6x135.9x7.62mm
Ukuran Rongga 16×9.5×4,72mm
Kuantitas Matriks 4x9 = 36 buah
halaman melengkung MAKS 0,76mm
Melayani Terima OEM, ODM
Opsi Saku Kustom Tersedia
Aplikasi
Berlaku untuk pengemasan tingkat wafer semikonduktor, pengujian kinerja IC, penyortiran cetakan, fabrikasi wafer, dan perakitan perangkat. Beradaptasi dengan manufaktur ruang bersih, jalur produksi otomatis, penanganan komponen presisi, dan alur kerja pemrosesan suhu tinggi. Pastikan kinerja stabil di lingkungan bebas debu yang ketat.

Mendukung penyimpanan jangka panjang komponen, logistik antar pabrik, perputaran produksi, pengemasan vakum, dan operasi pengiriman sampel. Memenuhi beragam persyaratan untuk pengemasan semikonduktor, pemeriksaan kualitas, manajemen rantai pasokan, dan distribusi komponen elektronik.
Pengemasan & Pengiriman/Layanan
Menawarkan penyesuaian yang ditargetkan untuk baki IC JEDEC yang disesuaikan dengan kebutuhan pengemasan dan transportasi. Berkolaborasi erat dengan tim untuk merancang bentuk rongga, struktur anti selip, dan bahan penyerap guncangan untuk penanganan komponen yang aman selama pengemasan dan logistik jarak jauh. Kembangkan varian anti-statis atau kedap debu, dan validasi prototipe melalui uji getaran dan jatuh. Memberikan solusi baki yang dipersonalisasi yang melindungi komponen semikonduktor selama proses pengemasan, pemuatan, dan pengiriman antar pabrik atau global.
Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan teknologi tinggi yang mengintegrasikan Desain, R&D, Manufaktur, Penjualan pengemasan dan pengujian IC, serta proses fabrikasi wafer semikonduktif dalam penanganan, pengangkutan, dan transportasi otomatis untuk menyediakan layanan siap pakai kepada pelanggan.

Mengapa Memilih Kami:

  • Pengalaman yang kaya diBaki paket JEDEC / IC / wafel
  • Kemampuan desain cetakan internal
  • Pengembangan prototipe yang cepat
  • Proses QC yang ketat
  • Pasokan yang stabil untuk pelanggan semikonduktor global
