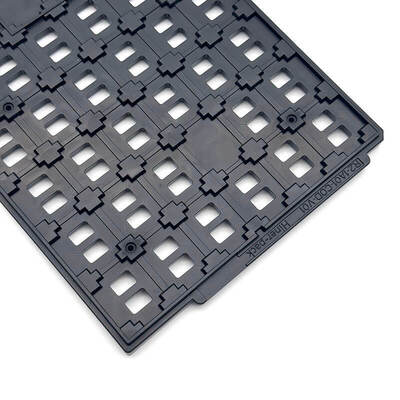

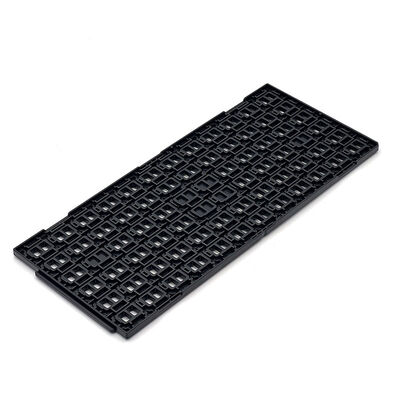

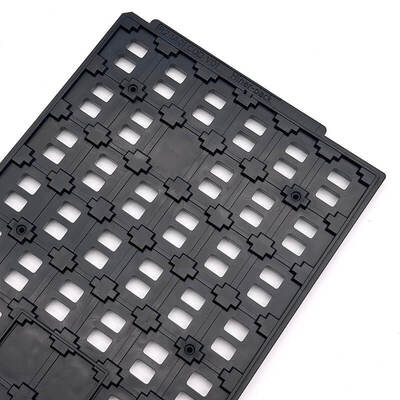

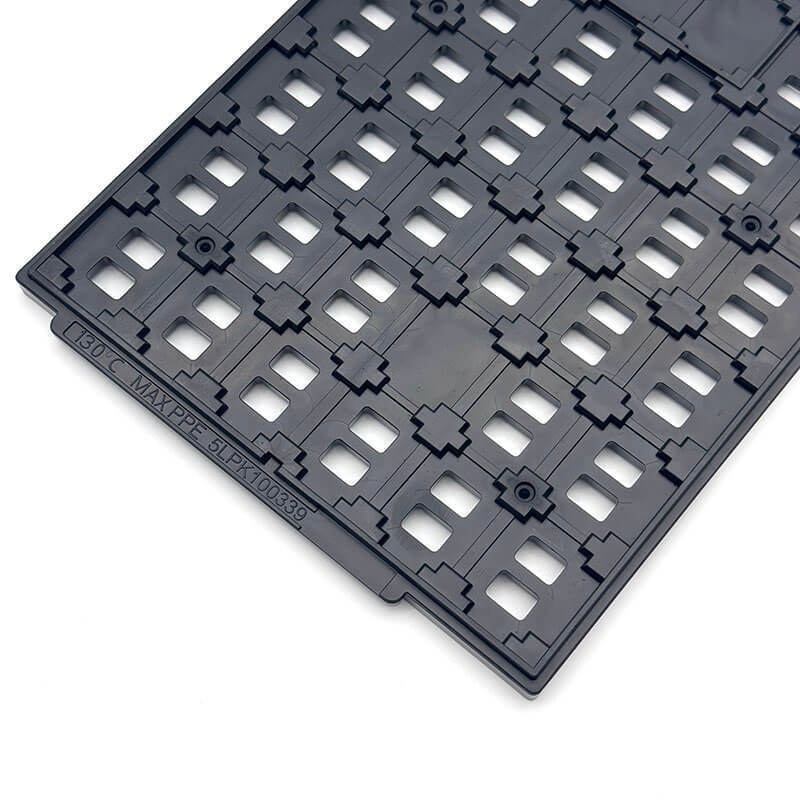

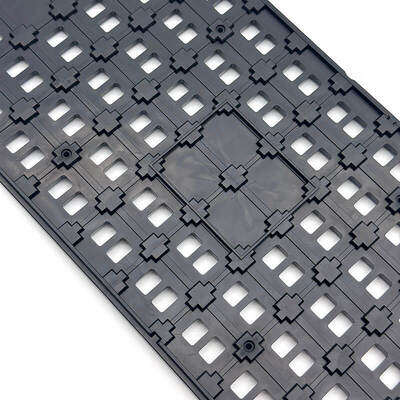

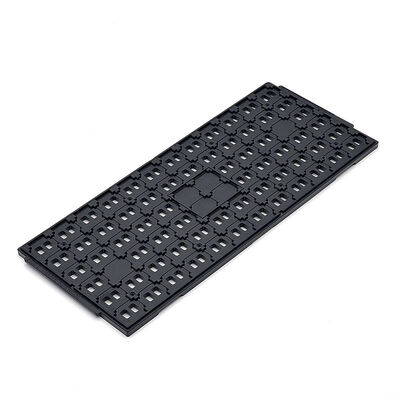

Tray IC JEDEC yang tahan lama untuk keamanan wafer dan lingkungan yang bersih

Tray IC JEDEC yang tahan lama untuk keamanan wafer dan lingkungan yang bersih

Nama merek: Hiner-pack
Nomor Model: HN25015
Moq: 500
Harga: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 2000 buah/hari
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ROHS, ISO
Berat Baki:
Bervariasi, Biasanya Hingga 500 Gram Per Rongga
Warna:
Hitam
Jaminan Kualitas:
Jaminan pengiriman, kualitas terpercaya
Ukuran Rongga:
13×20,5×1,26mm
Incoterms:
Exw, fob, cif, ddu, ddp
Jenis cetakan:
Injeksi
Dapat digunakan kembali:
Ya
Bentuk Baki:
Persegi panjang
Kelas Bersih:
Pembersihan umum dan ultrasonik
Tipe IC:
BGA,QFP,QFN,LGA,PGA
Tingkat pengepakan:
Paket Transportasi
Kebosanan:
Kurang dari 0,76mm
Kapasitas:
12X6 = 72 buah
Kemasan rincian:
karton, palet
Menyediakan kemampuan:
2000 buah/hari
Menyoroti:

Tray IC JEDEC untuk keamanan wafer

,

Tray IC lingkungan bersih

,

tray wafer JEDEC tahan lama

Deskripsi Produk
Baki IC JEDEC yang tahan lama untuk Keamanan Wafer dan Lingkungan Bersih
Lindungi wafer semikonduktor yang halus di lingkungan produksi yang bersih. Memberikan integritas struktural yang andal untuk mencegah kerusakan komponen. Tahan suhu tinggi hingga 130°C untuk kinerja industri yang stabil. Mencari solusi baki tepercaya untuk penanganan wafer yang aman?

Menyesuaikan jalur produksi otomatis dan pengoperasian ruang bersih dengan sempurna. Lakukan dengan mantap dalam prosedur transfer dan penyimpanan wafer. Beradaptasi dengan beragam alur kerja manufaktur semikonduktor dengan lancar.

Mendukung ukuran rongga dan desain tata letak yang sepenuhnya disesuaikan. Mematuhi standar industri untuk produksi bersih. Memberikan solusi khusus yang memenuhi persyaratan manufaktur semikonduktor unik.
Fitur/Manfaat Utama
  • Integritas struktural yang kokoh
  • Pencegahan debu yang efektif
  • Kompatibilitas produksi yang bersih
  • Perlindungan wafer yang andal
  • Desain rongga & tata letak khusus
Spesifikasi
Merek Paket Hiner
Model HN25015
Bahan APD
Jenis Paket JEDEC
Warna Hitam
Perlawanan 1,0×10⁴ - 1,0×10¹¹ Ω
Ukuran Garis Garis Besar 322,6×135,9×8,35 mm
Ukuran Rongga 13×20.5×1.26mm
Kuantitas Matriks 12X6 = 72 buah
halaman melengkung MAKS 0,76mm
Melayani Terima OEM, ODM
Opsi Saku Kustom Tersedia
Aplikasi
Melayani penanganan wafer semikonduktor, perakitan suhu tinggi, produksi ruang bersih, dan operasi penyimpanan komponen. Beradaptasi dengan jalur produksi otomatis, lingkungan ruang bersih Kelas 100/1000, dan sistem perakitan presisi

Juga digunakan dalam transfer wafer antar pabrik, layanan pengujian pihak ketiga, dan manajemen inventaris perangkat jadi. Melayani produsen perangkat terintegrasi, pabrik pengecoran semikonduktor, dan fasilitas produksi bersih.
Layanan yang Disesuaikan
Menyediakan penyesuaian khusus untuk baki IC JEDEC. Bekerja sama dengan klien untuk menentukan jarak rongga, kedalaman saku, dan penguatan struktural untuk jenis wafer tertentu. Mengembangkan varian bahan APD yang tahan suhu tinggi untuk memenuhi kebutuhan proses 130°C. Validasi prototipe melalui uji getaran dan siklus suhu, memberikan solusi baki yang dipersonalisasi yang meningkatkan efisiensi produksi bersih dan melindungi wafer di seluruh proses produksi.
