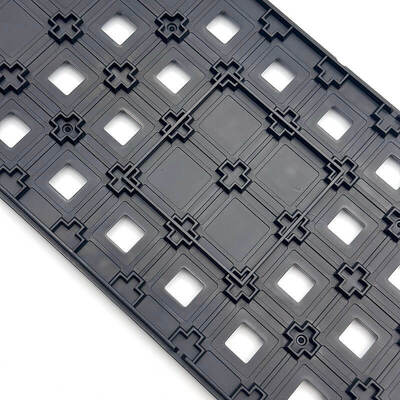

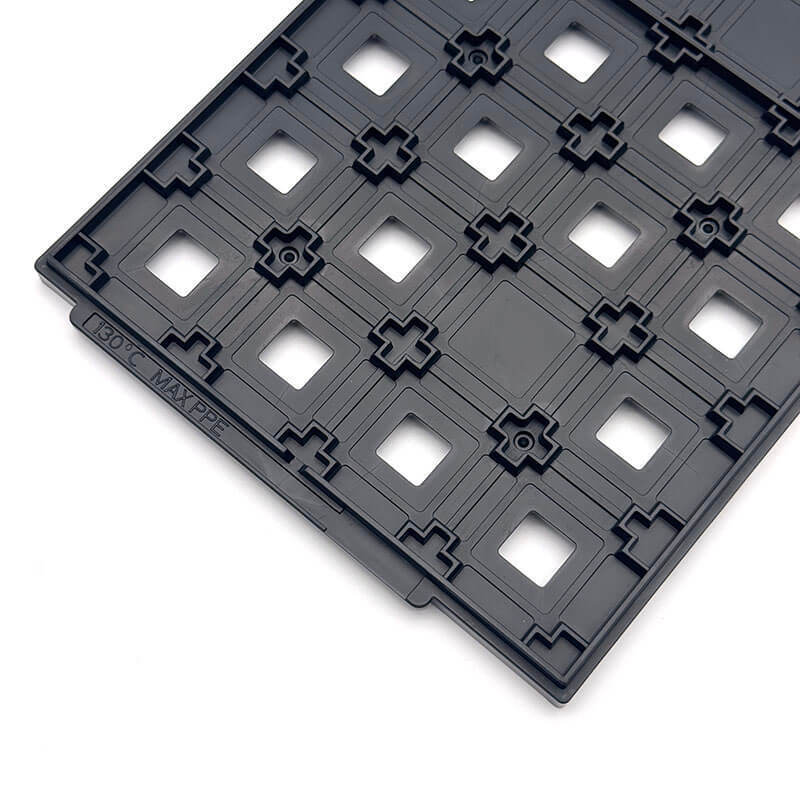

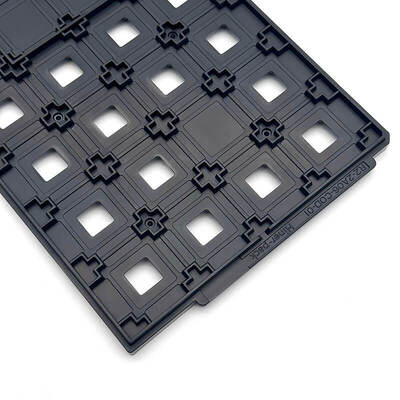

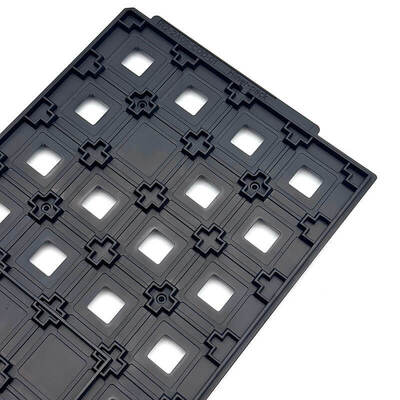

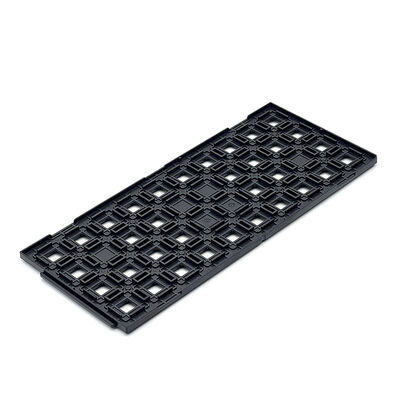

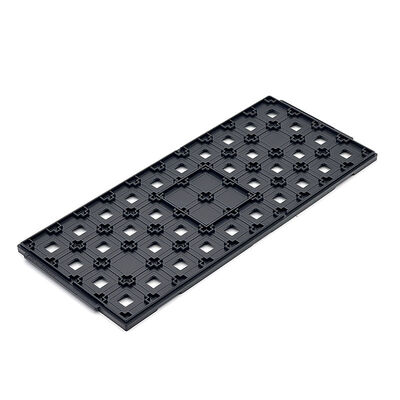

Baki IC JEDEC yang Kokoh untuk Produksi Bersih dan Keamanan Wafer

Baki IC JEDEC yang Kokoh untuk Produksi Bersih dan Keamanan Wafer

Nama merek: Hiner-pack
Nomor Model: HN25016
Moq: 500 buah
harga: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 2000 buah/hari
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ROHS, ISO
Berat Baki:
Bervariasi, Biasanya Hingga 500 Gram Per Rongga
Warna:
Hitam
Jaminan Kualitas:
Jaminan pengiriman, kualitas terpercaya
Ukuran Rongga:
322,6×135,9×9,35mm
Incoterms:
Exw, fob, cif, ddu, ddp
Jenis cetakan:
Injeksi
Dapat digunakan kembali:
Ya
Bentuk Baki:
Persegi panjang
Kelas Bersih:
Pembersihan umum dan ultrasonik
Tipe IC:
BGA,QFP,QFN,LGA,PGA
Tingkat pengepakan:
Paket Transportasi
Kebosanan:
Kurang dari 0,78mm
Kapasitas:
4X10 = 40 buah
Kemasan rincian:
karton, palet
Menyediakan kemampuan:
2000 buah/hari
Deskripsi Produk
Tray IC JEDEC yang kokoh untuk produksi bersih dan keselamatan wafer
Lindungi wafer semikonduktor halus dari debu dan benturan selama produksi.Menjaga kondisi produksi yang bersih untuk mengurangi risiko kontaminasi secara efektifMencari solusi tray yang dapat diandalkan untuk penanganan wafer yang aman?

Berintegrasi dengan lancar dengan sistem penanganan otomatis dan alur kerja cleanroom.Beradaptasi secara fleksibel dengan berbagai alur kerja manufaktur dan pengemasan semikonduktorMenawarkan dimensi rongga yang dapat disesuaikan sepenuhnya dan pengaturan kisi. Memenuhi standar industri produksi bersih yang ketat.Memberikan solusi yang dipersonalisasi yang sesuai dengan produksi semikonduktor yang unik dan tuntutan jaminan kualitas.
Fitur Utama/ Manfaat
  • Struktur yang kuat dan tahan lama
  • Pencegahan debu yang efektif
  • Menjaga proses pengemasan wafer
  • Dukungan produksi bersih
  • Fleksibel kustomisasi
Spesifikasi
Merek Kemasan hidung
Model HN25016
Bahan PPE
Jenis Paket JEDEC
Warna Hitam
Resistensi 1.0×104 - 1.0×1011 Ω
Ukuran Garis Bentuk 322.6×135.9×9.35 mm
Ukuran rongga 23×23×0.8mm
Matriks QTY 4X10 = 40 PCS
Warpage Max 0,78mm
Layanan Terima OEM, ODM
Opsi Pocket yang Disesuaikan Tersedia
Aplikasi
Banyak digunakan dalam kemasan wafer, pemisahan mati, perakitan semikonduktor dan pemrosesan kamar bersih.Sempurna untuk jalur produksi presisi tinggi dalam kemasan semikonduktor dan manufaktur sirkuit terpadu.

Juga diterapkan dalam transportasi wafer antar pabrik, penyimpanan chip selesai dan pengiriman logistik.
Layanan yang Disesuaikan
Memberikan kustomisasi profesional untuk baki IC JEDEC sesuai dengan ukuran wafer dan kebutuhan produksi.

Memilih bahan berkinerja tinggi untuk penggunaan anti-statis, suhu tinggi atau cleanroom. Mendukung verifikasi prototipe dan produksi massal. Menawarkan solusi kustom lengkap untuk kemasan dan transportasi.
Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan berteknologi tinggi yang mengintegrasikan Desain, R & D, Manufaktur, Penjualan kemasan IC dan pengujian,serta proses pembuatan wafer semikonduktif dalam penanganan otomatis, transportasi, dan transportasi untuk menyediakan pelanggan dengan layanan turnkey.

Mengapa Memilih Kami:

  • Pengalaman yang kaya dalam JEDEC / IC / waffle pack tray
  • Kemampuan desain cetakan internal
  • Pengembangan prototipe yang cepat
  • Proses QC yang ketat
  • Pasokan stabil untuk pelanggan semikonduktor global
