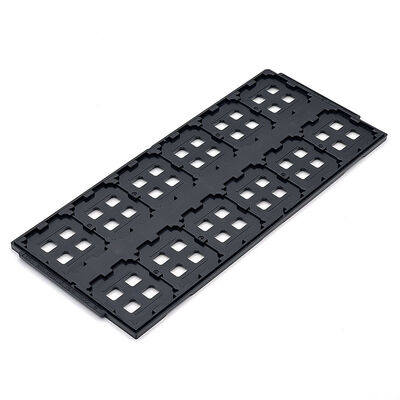

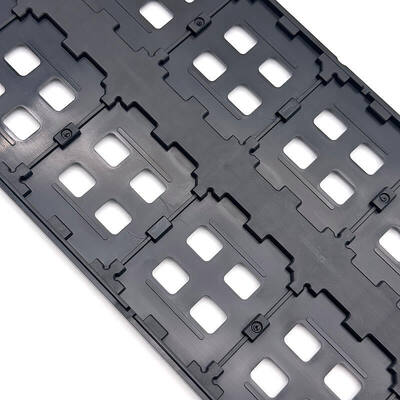

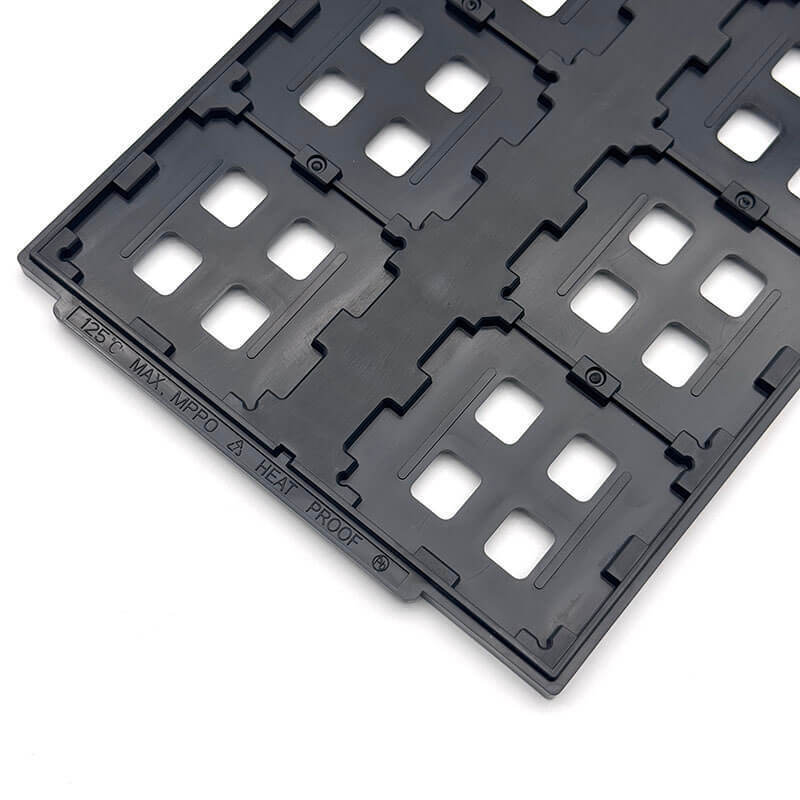

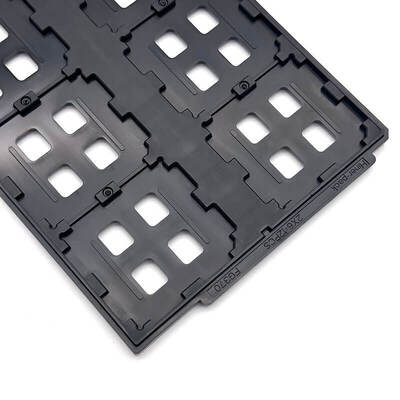

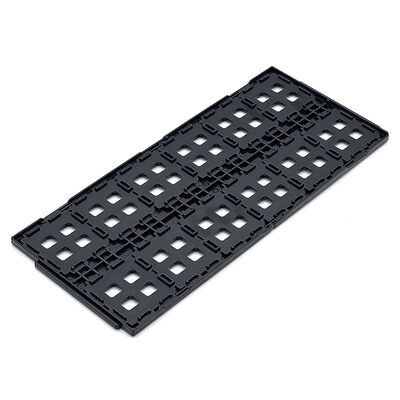

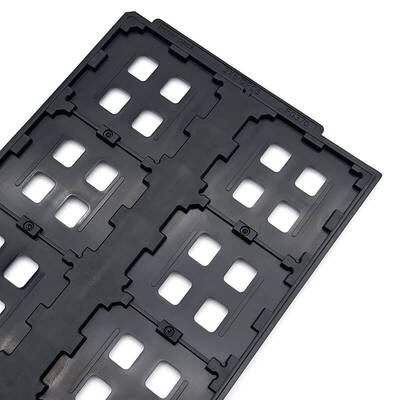

Baki IC JEDEC melindungi wafer untuk produksi bersih

Baki IC JEDEC melindungi wafer untuk produksi bersih

Nama merek: Hiner-pack
Nomor Model: HN25020
Moq: 500 buah
harga: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 2000 buah/hari
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ROHS, ISO
Berat Baki:
Bervariasi, Biasanya Hingga 500 Gram Per Rongga
Warna:
Hitam
Jaminan Kualitas:
Jaminan pengiriman, kualitas terpercaya
Ukuran Rongga:
322,6×135,9×7,62mm
Incoterms:
Exw, fob, cif, ddu, ddp
Jenis cetakan:
Injeksi
Dapat digunakan kembali:
Ya
Bentuk Baki:
Persegi panjang
Kelas Bersih:
Pembersihan umum dan ultrasonik
Tipe IC:
BGA,QFP,QFN,LGA,PGA
Tingkat pengepakan:
Paket Transportasi
Kebosanan:
Kurang dari 0,76mm
Kapasitas:
2x6 = 12 buah
Kemasan rincian:
karton, palet
Menyediakan kemampuan:
2000 buah/hari
Deskripsi Produk
Baki IC JEDEC melindungi wafer untuk produksi bersih.
Baki IC JEDEC diproduksi dengan bahan MPPO. Ini memberikan perlindungan yang andal untuk wafer terhadap kontaminasi dan dampak selama produksi, penanganan, dan pemindahan. Baki ini mematuhi spesifikasi standar JEDEC dan membantu menjaga lingkungan produksi yang bersih untuk aplikasi semikonduktor.

Ini banyak digunakan dalam pengemasan, pengujian, penyimpanan dan transportasi semikonduktor. Ia bekerja dengan baik dalam kondisi ruang bersih dan bekerja dengan lancar dengan peralatan produksi otomatis untuk memastikan integritas wafer.

Kustomisasi adalah layanan inti. Kami mendukung ukuran, struktur, dan desain yang disesuaikan untuk memenuhi beragam kebutuhan produksi dan meningkatkan efisiensi produksi secara keseluruhan.

Fitur/Manfaat Utama
  • Struktur kuat dan tahan lama
  • Pencegahan debu yang efektif
  • Lindungi proses pengemasan wafer
  • Dukungan produksi bersih
  • Kustomisasi yang fleksibel
Spesifikasi
Merek Paket Hiner
Model HN25020
Bahan MPPO
Jenis Paket JEDEC
Warna Hitam
Perlawanan 1,0×10⁴ - 1,0×10¹¹ Ω
Ukuran Garis Garis Besar 322,6×135,9×7,62 mm
Ukuran Rongga 48×45×2,75mm
Kuantitas Matriks 2X6 = 12 buah
halaman melengkung MAKS 0,76mm
Melayani Terima OEM, ODM
Opsi Saku Kustom Tersedia
Aplikasi
Banyak digunakan dalam pengemasan wafer, penyortiran cetakan, perakitan semikonduktor, dan pemrosesan ruang bersih. Sempurna untuk lini produksi presisi tinggi dalam pengemasan semikonduktor dan manufaktur sirkuit terpadu.

Juga diterapkan dalam transportasi wafer antar pabrik, penyimpanan chip jadi, dan pengiriman logistik. Melayani pabrik pengemasan IC, produsen semikonduktor dan penyedia logistik komponen elektronik.
Layanan yang Disesuaikan
Menyediakan kustomisasi profesional untuk baki IC JEDEC sesuai dengan ukuran wafer dan kebutuhan produksi. Sesuaikan bentuk, kedalaman, dan pengaturan rongga untuk memastikan kesesuaian yang sempurna.

Pilih material berperforma tinggi untuk penggunaan antistatis, suhu tinggi, atau ruang bersih. Mendukung verifikasi prototipe dan produksi massal. Menawarkan solusi khusus lengkap untuk pengemasan dan transportasi.
Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan teknologi tinggi yang mengintegrasikan Desain, R&D, Manufaktur, Penjualan pengemasan dan pengujian IC, serta proses fabrikasi wafer semikonduktif dalam penanganan, pengangkutan, dan transportasi otomatis untuk menyediakan layanan siap pakai kepada pelanggan.

Mengapa Memilih Kami:

  • Pengalaman yang kaya dalam nampan paket JEDEC / IC / wafel
  • Kemampuan desain cetakan internal
  • Pengembangan prototipe yang cepat
  • Proses QC yang ketat
  • Pasokan yang stabil untuk pelanggan semikonduktor global
