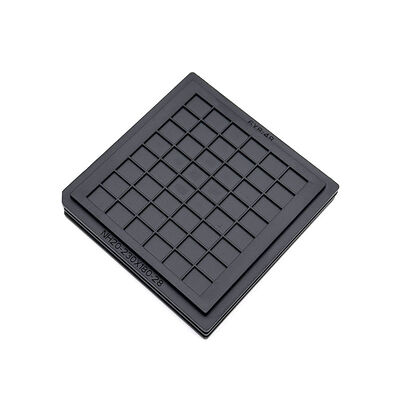

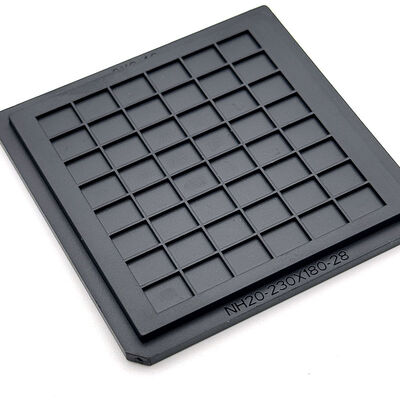

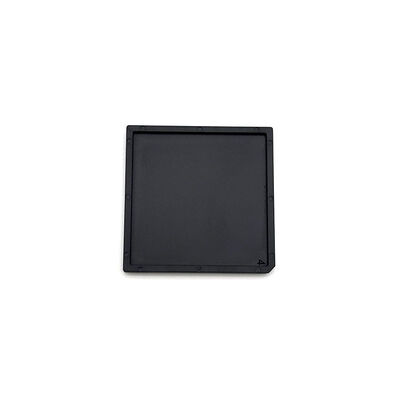

Baki Chip Wafel Antistatik Permanen 2 Inci untuk Prototyping R&D dan Perakitan Batch

Nama merek:	Hiner-pack
Nomor Model:	HN24080
Moq:	500
harga:	TBC
Ketentuan Pembayaran:	100% Prepayment
Kemampuan Penyediaan:	2000PCS/Day

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

ISO 9001 ROHS SGS

Bahan:

ABS

Metode Pencetakan:

Cetakan Injeksi

halaman melengkung:

Maks 0,2 mm

Warna:

Hitam

Incoterms:

Exw, fob, cif, ddu, ddp

Milik:

ESD

Ukuran:

50.7x50.7x4mm

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Deskripsi Produk

Baki Kemasan Wafel Antistatik Permanen 2 Inci Untuk Prototyping R&D Dan Perakitan Batch

Kemasan wafel diposisikan sebagai pembawa berbiaya efektif dan utilitas tinggi yang ideal untuk laboratorium penelitian dan pengembangan, lini teknik, dan perakitan prototipe batch di mana biaya awal dan penerapan cepat diprioritaskan. Sambil mempertahankan kualitas dan presisi tinggi yang diperlukan untuk mikroelektronika, baki ini berfokus pada format 2×2 inci yang diterima secara luas, yang nyaman untuk komponen kecil dan sensitif. Baki ini dibuat dari bahan ABS antistatik permanen berkualitas tinggi. Bahan ini memberikan perlindungan ESD penting yang diperlukan untuk penanganan die kosong dan paket skala chip (CSP) dengan aman tanpa biaya lebih tinggi yang terkait dengan bahan yang dapat dipanggang khusus atau diperkuat serat karbon, menjadikannya solusi titik masuk yang sangat baik.

Fitur/Manfaat Utama

Bahan ABS Antistatik Permanen
Ukuran Kompak 2×2 Inci yang Ideal
Kustomisasi Cepat

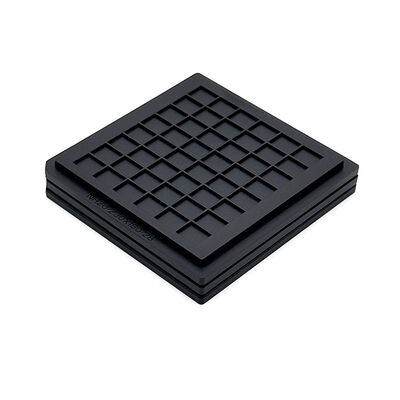

Dapat Ditumpuk dan Penanganan Aman
Pencetakan Presisi untuk Penyelarasan

Spesifikasi

Merek		Hiner-pack
Model		HN24080
Bahan		ABS
Jenis Baki		Kemasan Wafel 2 inci
Warna		Hitam
Resistansi		1.0×10⁴ - 1.0×10¹¹ Ω
Ukuran Garis Luar		50.7x50.7x4mm
Ukuran Rongga		5.84x4.57x0.72mm

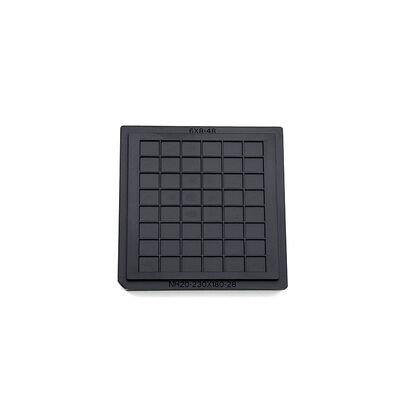

Jumlah Matriks		6x8=48PCS
Kelengkungan		MAKS 0.2mm
Layanan		Menerima OEM, ODM
Sertifikasi		RoHS, ISO

Aplikasi

Kemasan wafel ini terutama diterapkan pada tahap awal siklus hidup komponen dan dalam proses bervolume lebih rendah. Ini sangat cocok untuk: Penggunaan Laboratorium R&D, menyediakan cara yang aman dan terorganisir untuk mengelola dan menguji sejumlah kecil desain semikonduktor atau optik baru; Perakitan Prototipe dan Uji Coba Teknik, memungkinkan penanganan cepat dan aman dari batch komponen terbatas sebelum penskalaan produksi penuh; Penyortiran dan Inspeksi Die Manual, di mana ukuran ringkas baki dan kantong yang stabil memfasilitasi manipulasi manual yang mudah dan pemeriksaan kualitas visual; dan Transfer Komponen Internal, menyediakan pembawa berbiaya rendah dan aman untuk memindahkan komponen antar stasiun kerja yang berbeda di dalam fasilitas. Karena banyak proses yang ada sudah menggunakan format kemasan wafel, baki ini menawarkan titik masuk yang mudah dan berisiko rendah untuk komponen baru yang masuk ke alur kerja yang sudah ada, membuat transisi menjadi mulus dan ramah anggaran.

Kustomisasi

Kustomisasi untuk baki yang berfokus pada R&D menekankan fungsionalitas dan biaya non-berulang (NRE) minimum. Meskipun bahan standar adalah ABS Antistatik, kami menawarkan kustomisasi: Geometri Kantong Spesifik yang disesuaikan untuk melindungi fitur-fitur penting seperti bantalan terminal atau lensa pada komponen prototipe; Kode Warna menggunakan resin antistatik yang berbeda untuk membedakan secara visual berbagai revisi komponen atau lot uji; dan Desain Cetakan Sederhana yang dioptimalkan untuk mengurangi biaya NRE untuk geometri kustom yang sepenuhnya baru. Kami juga dapat mengintegrasikan fitur penyelarasan dasar seperti potongan jarak atau dinding meruncing untuk mengakomodasi uji coba pick-and-place semi-otomatis tahap awal. Keahlian kami memungkinkan kami untuk menyediakan kantong berukuran khusus dan fitur spesifik tanpa rekayasa berlebihan pada solusi, dengan tetap fokus pada kecepatan dan efektivitas biaya untuk persyaratan volume rendah.

Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan teknologi tinggi yang mengintegrasikan Desain, R&D, Manufaktur, Penjualan pengemasan dan pengujian IC, serta proses fabrikasi wafer semikonduktor dalam penanganan otomatis, pengangkutan, dan transportasi untuk menyediakan layanan turnkey kepada pelanggan.
