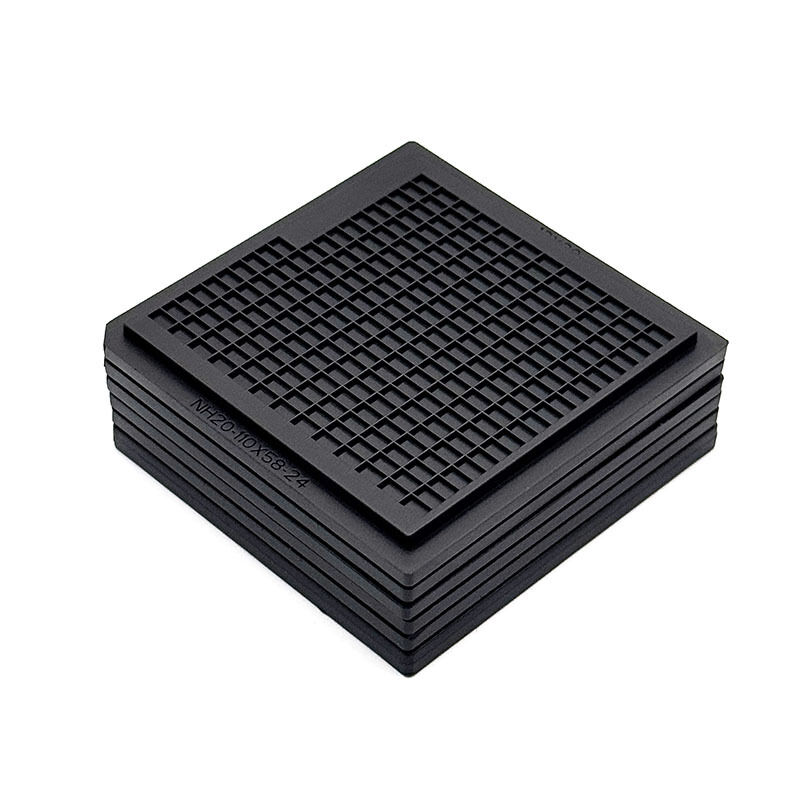

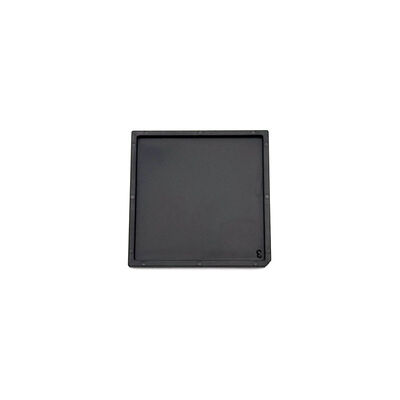

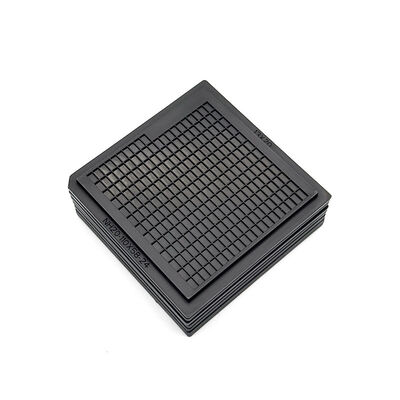

Baki Chip Waffle 2 Inci Untuk Penjajaran Komponen Mikroelektronik yang Akurat

Baki Chip Waffle 2 Inci Untuk Penjajaran Komponen Mikroelektronik yang Akurat

Nama merek: Hiner-pack
Nomor Model: HN24109
Moq: 500
harga: TBC
Ketentuan Pembayaran: 100% Prepayment
Kemampuan Penyediaan: 2000PCS/Day
Informasi Rinci
Tempat asal:
SHENZHEN CINA
Sertifikasi:
ISO 9001 SGS ROHS
Resistensi permukaan:
1.0x10E4~1.0x10E11Ω
Warna:
Hitam
Bahan:
ABS
Penggunaan:
Penyimpanan dan Transportasi IC/Chip
Metode Pencetakan:
Cetakan Injeksi
Incoterms:
Exw, fob, cif, ddu, ddp
halaman melengkung:
Maks 0,2 mm
Dapat digunakan kembali:
Ya
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Deskripsi Produk
2 Inch Waffle Pack Chip Trays untuk penyelarasan komponen mikroelektronik yang akurat
Seri High Precision Waffle Pack Chip Tray adalah landasan manajemen komponen mikroelektronik yang dapat diandalkan,khusus dirancang untuk aplikasi di mana akurasi dimensi tidak dapat dinegosiasikanSementara banyak pembawa generik menderita penyimpangan mikroskopis, baki format 2 inci kami dirancang untuk mempertahankan tingkat planar mutlak sepanjang siklus hidup operasional mereka.
Rahasia stabilitas ini terletak pada alur kerja manufaktur canggih kami, yang dimulai dengan analisis Moldflow yang komprehensif.Dengan mensimulasikan proses cetakan injeksi sebelum alat pertama pernah dipotong, insinyur kami dapat dengan tepat memprediksi dan mengurangi potensi penyusutan atau titik stres.Pendekatan berbasis data ini memastikan bahwa matriks saku seragam tetap selaras dengan dimensi eksternal baki, menciptakan antarmuka yang dapat diprediksi untuk sistem inspeksi manual dan penanganan otomatis.
Terbuat dari resin ABS atau PC yang konduktif listrik,Paket waffle ini memberikan perlindungan pelepasan elektrostatik (ESD) yang diperlukan untuk paket bare die dan chip-scale (CSP) yang sensitifDesain nampan ini memiliki pola yang teratur dari tulang rusuk pemisah yang mendefinisikan setiap kantong, memastikan bahwa bahkan komponen 2.5D yang paling rapuh digendong di lingkungan yang aman dan bebas gerakan.Untuk alur kerja standar, baki ini menawarkan solusi yang hemat biaya dan presisi tinggi yang mematuhi standar industri yang tidak resmi untuk mikroelektronika format kecil.
Fitur Utama/ Manfaat
  • Optimisasi Aliran Cetakan Lanjutan

  • Toleransi Dimensi yang Lebih Tinggi

  • Perlindungan ESD permanen

  • Pemilihan Bahan untuk Stabilitas

  • Standar Industri 2×2 Inci Footprint

  • Keamanan yang dapat ditumpuk

Spesifikasi
Merek Kemasan hidung
Model HN24109
Bahan ABS
Jenis Tray Paket Waffle 2 inci
Warna Hitam
Resistensi 1.0×104 - 1.0×1011 Ω
Ukuran Garis Bentuk 50.7x50.7x4mm
Ukuran rongga 2.93x.1.60x.0.61mm
Matriks QTY 13X20-10 = 250PCS
Warpage Max 0,2 mm
Layanan Terima OEM, ODM
Sertifikasi RoHS, ISO
Aplikasi
Pengangkut presisi tinggi ini dioptimalkan untuk Proses Semikonduktor Back-End di mana keselarasan adalah perhatian utama.di mana datarnya baki mencegah mesin "miss-picks"· Inspeksi manual dan otomatis, menyediakan bidang fokus yang stabil untuk peralatan optik; dan Kitting untuk Prototype Assembly, di mana sejumlah kecil mati yang berbeda harus diatur dan dilindungi.Karena ukurannya yang stabil dan perlindungan yang dapat diandalkan, mereka juga banyak diadopsi dalam mikroelektronika Aerospace dan Pertahanan, di mana pelacakan komponen dan keamanan fisik sangat penting.Apakah ditangani secara manual di laboratorium R&D atau dimasukkan ke dalam jalur perakitan otomatis, paket waffle ini memastikan komponen Anda tetap persis di tempat mereka.
Pengaturan khusus
Kami menyediakan kemampuan kustomisasi yang mendalam untuk menyesuaikan nampan kami dengan kendala proses spesifik Anda.termasuk menambahkan dinding kerucut atau potongan relief sudut khusus untuk mengakomodasi fitur komponen tertentu seperti bola solder atau bantalan sensitifSementara baki standar untuk penggunaan lingkungan, kita dapat mendiskusikan Upgrade Material berdasarkan kebutuhan lingkungan Anda, memilih antara berbagai resin konduktif atau warna khusus untuk lot pelacakan.Kustomisasi juga meluas untuk memasukkan Merek Referensi atau Fiducials yang dibentuk langsung ke dalam bingkai baki untuk meningkatkan kecepatan dan keandalan alat penyelarasan otomatis.
Tentang Kami:
Hiner-pack® didirikan pada tahun 2013. Ini adalah perusahaan berteknologi tinggi yang mengintegrasikan Desain, R & D, Manufaktur, Penjualan kemasan IC dan pengujian,serta proses pembuatan wafer semikonduktif dalam penanganan otomatis, transportasi, dan transportasi untuk menyediakan pelanggan dengan layanan turnkey.

Mengapa Memilih Kami:

  • Pabrik langsung produsen baki JEDEC & IC
  • Desain yang sesuai dengan JEDEC, kompatibel dengan otomatisasi
  • OEM & ODM kustomisasi didukung
  • Kualitas yang konsisten dan pasokan yang stabil
  • Dipercaya oleh pelanggan semikonduktor global
